Рельсовые крепление для рельсов Gantrex, RWS Valex

Приварная прижимная планка 8119/15/40, назначение, описание, преимущества выбора

Приварная планка 8119/15/40, представляет собой высокоэффективный вид крепежа рельсов, посредством которых обеспечивается перемещение мощных крановых установок (мостовых), движение и работа подъемных механизмов по зафиксированной траектории.

Группа компаний МеталлЭнергоХолдинг предлагает планки прижимные, изготавливаемые по ГОСТ 24540. Высококачественный крепеж обеспечивает выполнение работы в любых эксплуатационных режимах. Технические особенности применения:

· Уровень сейсмоопасности - 9 баллов.

· Минимальная Т окружающей среды - 65°С

· Максимальная Т + 100°С

Стандартизация

Изготовление и эксплуатация, а также требования к качеству металла контролируется рядом отраслевых стандартов:

Параметр	Документ	Номер
Конструктивные особенности и размеры	ГОСТ	24540_80
Требования к узлу крепления		24741_81
Материал для изготовления (сталь)		380
Строительные нормы изготовления планок	СНиП	III_18_75
Испытания на разрыв	ГОСТ	1759.4
Допуски по отклонениям диаметров отверстий планок от номинальных значений		25347
Упаковка, маркировка, хранение		2991 14192

Основные параметры прижимных планок 8119/15/40:

Серия	8119
Момент затяжки, Нм	250
Боковая регулировка, мм	29
Боковая нагрузка, кН	235
Масса	2,75

Применение планки приварной прижимной обеспечивает защиту оборудования от возможных негативных последствий:

- вынужденная остановка производственного процесса;

- неравномерный, ускоренный износ рельсов;

- повреждение отдельных деталей, соединений;

- выход из строя опоры или крепежа.

Требования к металлопрокату

Приварная прижимная планка изготавливается из углеродистой стали обыкновенного качества, преимущественно, из следующих марок:

Марка стали	ГОСТ	озможность применения с учетом параметров расчетных температур, °С
		> - 45	-45 - 55	< -55
С235	27772	+	-	-
С245		+	+	-
С255		+	+	+
Ст3кп2		+	-	-
Ст3Гпс5		+	+	-
Ст3пс5		+	+	-
Ст3сп5		+	+	+

Комплектность

Деталь	Количество
Упорная планка	1
Прижимная планка	1
Болт	2
Гайка	4
Шайба	2

Группа Компаний МеталлЭнергоХолдинг специализируется на прямых поставках приварных прижимных планок 8119/15/40 крупным и мелким оптом. Обеспечиваем доставку по всей территории России, а также в страны СНГ. Для оформления заказа достаточно связаться с менеджером компании по телефону и указать требуемые объемы высококачественного крепежа. Опытный специалист быстро оформит всю необходимую документацию и проконтролирует оперативность исполнения заказа.
Преимущества взаимовыгодного сотрудничества очевидны!

ГК МеталлЭнергоХолдинг предлагает купить приварные прижимные планки 1120/21/38 оптом или розничными партиями по выгодным ценам. Предлагаем выгодные условия сотрудничества — качественная продукция по оптовым ценам, быстрая доставка, скидки на объем. Для постоянных клиентов возможна отсрочка расчета на срок от 30 до 60 дней. Доставка металлоизделий осуществляется по всей территории. России. Способы доставки — автотранспортом нашего предприятия, транспортными компаниями, контейнерами по железной дороге. Оплата возможна любым, удобным заказчику способом: наличными, перечислением по реквизитам на расчетный счет, банковской картой через онлайн кассу.

Описание

Предлагаем широкий ассортимент рельсового крепежа. Продукция соответствует российским и мировым стандартам, качество изделий подтверждено сертификатами соответствия. Большой выбор типоразмеров позволяет подобрать крепеж для рельс любого вида — европейских по DIN 5901 и DIN 5З6, американских подкрановых СRМ, рельсов специальных серий МRS, российских P и KP. Изделия состоят из двух частей — нижней и верхней. Нижнюю, изготовленную из кованой стали, приваривают к несущей конструкции. С верхней, которая имеет эластичный носик, она соединяется болтами. Для изготовления носика используется синтетический эластомер. Таблица. Технические характеристики.

Параметры	Значения
Cepия	1120/21
Масса 1 изделия, кг	1,З0
Момент затяжки (Hм)	З50
D, мм	47
Допустим.боковая нагрузка, кH	16З
Боков.регулировка, мм	21
С mах, мм	З8
В, мм	З1

Планки имеют систему самоблокировки, которая приводится в движение после установки крепежа. Такая конструкция обеспечивает стабильность фиксации рельса в нужном положении без риска его смещения. Прижимные приварные планки необходимы для:

• обеспечения бесперебойного производственного процесса;
• сдерживания преждевременного износа рельса;
• обеспечения правильной эксплуатации рельса;
• защиты опорной основы, поясов балок, рельсовых путей от повреждений.

Как сделать заказ

Чтобы купить прижимные приварные планки или узнать подробнее об условиях оплаты и сроках доставки, обратитесь к нашему менеджеру. Для этого позвоните по телефону, указанному на сайте, или отправьте заявку на электронный адрес нашей компании. Наш специалист свяжется с вами в самое ближайшее время, расскажет о скидках и выгодных предложениях, даст подробные ответы на все интересующие вас вопросы.

Приварная прижимная планка 1220/20/40, назначение, описание, преимущества выбора Приварная прижимная планка специально разработана для обеспечения непрямого крепления рельсов мостовых кранов и обеспечения эффективного, прочного и надежного соединения. Изделие также может применяться для легких и железнодорожных рельсов. ГК МеталлЭнергоХолдинг специализируется на прямых поставках планок прижимных, изготовленных в соответствии с требованиями отраслевого стандарта номер 4121-96. Стандартизация Изготовление и эксплуатация приварных прижимных планок строго регламентирована рядом отраслевых стандартов, иных НТД:

Параметр	Документ	Номер
Общие техусловия	ГОСТ	4121
Особенности изготовления	СНиПП	III – 18-75
Материал для изготовления (сталь)	ГОСТ	380-88
Соответствие параметров на разрыв		1759.4
Допуски по отклонению диаметров отверстий от заданных параметров		25347
Методы контроля качества		427_75 166_89 9378_93
Упаковка, хранение, транспортировка		2991_85 14192_77 14192_96

Основные технические характеристики

Приварная прижимная планка 2119/15/40 Gantrail Группа компаний «МеталлЭнергоХолдинг» реализует рельсовый крепёж серии 2119/15/40, произведённый из стали марки Gantrail по технологии RailLok. Продукцию можно заказать и купить по цене завода-производителя на онлайн-площадке компании. Мы поставляем сертифицированный товар от проверенных, надёжных производителей и гарантируем его качество. Предоставим потребителю всю необходимую документацию и доставим заказ в кратчайшие сроки. Назначение Поломка рельсовой пути часто приводит к остановке мостовых и железнодорожных кранов. Ремонт вышедших из строя рельсов бывает не только дорогостоящим, но и приводит к потере производительности на рабочих площадках. Избежать подобной ситуации поможет металлическое крепёжное изделие, предлагаемое ГК «МЭХ», которое специально разработано для увеличения срока эксплуатации общей рельсовой системы. Планка принадлежит к необходимым составляющим, предохраняющим рельсовые конструкции железнодорожных и мостовых электрических кранов от непредвиденных аварийных ситуаций. Крепёж приварной прижимный предназначен для облегчения монтажа рельсов для кранов и служит для их лучшего сцепления с основой пути. Данное крепление применяется практически во всех железнодорожных системах, что даёт возможность регулировать рельсы на протяжении всего периода их эксплуатации. Характеристики и параметры

Показатели	Измерение	Значение
Крепёж для рельса	‒	приварная прижимная планка
Производится	‒	из стали Gantrail
Технология изготовления	‒	RailLok
Серия продукции	‒	2119/15
C max	мм	40
D	мм	55-60
B	мм	36
Максимальная боковая нагрузка	кН	120
Момент затяжки	Н·м	200
Регулировка боковая	мм	15
Масса	кг	1.23

Преимущества металлоизделия Эластичное прижимное регулируемое крепление, смонтированное для работы при помощи сварки:

• обеспечит беспрерывный производственный процесс;
• препятствует преждевременному износу рельсов;
• не допускает неправильной эксплуатации железнодорожного пути;
• уменьшает механические повреждения составных деталей рельсов;
• поглощает шум и вибрации;
• упрощает установку и регулировку рельсовых путей;
• позволяет легко заменить повреждённые секции рельсов;
• сокращает расходы на обслуживание и ремонт;
• используется в любых климатических условиях.

ГК МеталлЭнергоХолдинг реализует приварныые прижимные планки 2219/20/40 в любых объемах по ценам завода-производителя. Доставка продукции осуществляется в любой российский регион. Способы доставки — нашим автотранспортом, компаниями-грузоперевозчиками, вагонами по железной дороге. По желанию заказчика организуем самовывоз вашего заказа с территории нашего склада с бесплатной погрузкой. Оплата возможна любым, удобным заказчику способом — наличными, перечислением на р/счет по реквизитам, картой любого банка через онлайн-кассу. Работать с нами удобно и выгодно — быстрая доставка, отгрузка в день оплаты, скидки на опт. На каждую партию продукции предоставляем сертификаты качества и всю необходимую сопроводительную документацию.

Описание

У нас вы можете приобрести крепеж для рельс оптом или розничными партиями. Изделия имеют высокое качество и соответствуют мировым стандартам. В наличии все типоразмеры. Поможем подобрать крепеж для рельс любого типа — от европейских по DIN 5901 и DIN 5З6, американских подкрановых СRМ до рельс специальных серий МRS, а также российских P и KP. Прижимная планка состоит из верхней и нижней частей, которые соединяются болтами. Для изготовления нижней части используется кованая сталь. На верхней части приварной планки имеется эластичный носик, для изготовления которого используется синтетический эластомер. Система самоблокировки, которую имеют приварные прижимные планки, приходит в движение после монтажа рельсового крепежа. Таблица. Технические характеристики.

Параметры	Значения
Cepия	2219/20
Масса 1 изделия, кг	2,2З
Момент затяжки (Hм)	З50
D, мм	55,0-60,0
Допустим.боковая нагрузка, кH	2З5
Боков.регулировка, мм	20
С mах, мм	40
В, мм	З7

Среди преимуществ крепления для рельсов можно отметить быстрый монтаж, сокращение затрат на ремонт и обслуживание путей, снижение уровня шума и вибрации, устойчивость к воздействию боковых нагрузок, длительный рабочий ресурс, возможность эксплуатации в сложных климатических условиях.

Как сделать заказ

Чтобы купить рельсовый крепеж с доставкой по России, свяжитесь с нашим менеджером. Для этого позвоните по телефону, указанному на сайте, или отправьте заявку электронной почтой.

Приварная прижимная планка 9220/20/45 – это элемент крепления стальных крановых рельсов, обеспечивающих движение мостовых кранов и подъемных механизмов по заданной траектории. Является неотъемлемой частью подвижной рельсовой системы, способствует равномерному распределению массы на грунт. Позволяет использовать подъемные механизмы для перемещения груза с максимально допустимым весом. Технические характеристики ГК МеталлЭнергоХолдинг производит приварные прижимные планки 9220/20/45 высокого качества по доступной цене. Изделия имеют следующие технические параметры:

Серия	Момент затяжки, Нм	Боковая регулировка, мм	Максимальная боковая нагрузка, кН	Вес, кг
9220/20	250	20	235	2,5

Детальные характеристики уточняйте у менеджера. Для снижения вибрации и уровня шума можно использовать резиновую подушку. Особенности конструкции Приварная прижимная планка 9220/20/45 состоит из двух частей, соединяющихся между собой болтами и гайками. Нижний элемент приваривают к металлической балке или стальной пластине железобетонного основания. Верхнюю часть прикручивают к нижнему элементу используя входящие в комплект болты и гайки. Боковую кромку рельсовой подошвы вставляют между верхней и нижней частью. Прочность фиксации зависит от затяжного усилия резьбового соединения. Планка имеет особенную конструкцию, удерживающую болт под напряжением. Не позволяет гайке самопроизвольно открутиться. Данные устройства используют в разных конструкциях рельсовых систем. Они ускоряют проведение монтажных работ, упрощают сборку и модификацию рельсового пути. Применение Приварная прижимная планка 9220/20/45 предназначена для подвижного крепления крановых рельсов к стальной балке или металлической пластине железобетонного основания. Соответствует техническим условиям ГОСТ 4121-96. Изделие изготовлено из кованой стали, температурный режим эксплуатации от -30 °C до +110 °C. Имеет высокую прочность, антикоррозионную стойкость. Может использоваться длительное время во влажной среде, под воздействием природных осадков. ГК МеталлЭнергоХолдинг реализует приварные прижимные планки 9220/20/45 в больших объёмах, мелким оптом по всей территории России. Упаковка, транспортировка и хранение соответствует нормам ГОСТ 7566-2018. Обращайтесь, для каждого клиента предусмотрен индивидуальный подход.

Приварная прижимная планка 9220/20/52 Монтаж рельсового кранового пути осуществляется с применением фиксирующего приспособления – прижимной планки. Конструкция прижимного устройства зависит от типоразмера рельса и условий эксплуатации. Компания МеталлЭнергоХолдинг предлагает купить прижимные приварные планки 9220/20/52, по невысокой цене. Применение Регулируемая прижимная планка 9220/20/52 применяется для больших крановых рельсов. Конструкция рассчитана на максимальную горизонтальную нагрузку в 200 кН. Это больше 20 тонн. Особенностью детали является небольшая высота ее профиля. Это позволяет использовать рельс для передвижения кранового оборудования с роликовыми направляющими. Изделие крепится к опоре рельсового пути сваркой. Верхняя и приварная часть соединяются в замок, при затяжке болта класса прочности 10.9, гайкой. Регулирующий и компенсирующий эффект достигаются за счет резинового блока, закрепленного на опорной поверхности верхней планки, с применением метода вулканизации. Материал Узел крепления производится из стали. Марка сплава подбирается в зависимости от климатических условий в месте эксплуатации. Для нижней части используют кованую сталь, способную к большим нагрузкам, с хорошей свариваемостью. К материалу верхней прижимной части предъявляются требования по прочности и упругости. Диапазон рабочих температур материала от -40 до 100 °С. Изделие имеет стойкое антикоррозийное покрытие. Основные характеристики прижимной планки 9220/20/52 Простата монтажа обеспечивается проведением накладки и затягивания гайки специальным гайковертом в плоскости рельсового пути. Затрудненный доступ под рельсы не требуется. Высокая надежность крепления обеспечена блокирующим зажимом. Таблица 1. Технические характеристики крепления приварной планки 9220/20/52.

Диапазон боковой регулировки рельса, мм	Высота в месте притяжения планки к подошве рельса, мм	Высота зажима, мм до зажима/после зажима	Момент затяжки, Нм	Размер эластичной опоры, до зажима, мм	Вес конструкции, кг
20	max 52	57/47	250	33	2,62

Качественные прижимные планки от надежного производителя создают щадящий режим эксплуатации рельсового пути, тем самым, продлевая срок его эксплуатации. МеталлЭнергоХолдинг обеспечит выполнение заказа любого объема, из материала, указанного заказчиком, в ускоренные сроки. Цена изделий является невысокой за счет работы с прямым производителем. Организуем доставку.

Приварная прижимная планка Beket 106 Турецкая компания Beket (крупнейший производитель оборудования и систем для железнодорожных соединений) изготавливает специализированные рельсовые планки Beket 106. В России вы можете заказать приварные прижимные планки данного производителя в ГК «МеталлЭнергоХолдинг». Доставляем по всем регионам страны.

Особенности изделий

Особенностью планок Beket – возможность использования для рельс при обеспечении даже стабильно высоких нагрузок. Для этого выбирается специальная сталь (для прикручиваемых марки St52-3). Они могут использоваться с рельсами такой маркировки:

• MRS;
• ASCE;
• DIN 536;
• железнодорожных рельсов.

При разработке конструкции изделий была учтена необходимость в распределении нагрузок, которые будут действовать в процессе эксплуатации. Этот факт позволяет рассчитывать на длительную и беспроблемную эксплуатацию изделий. Планки Бекет являются универсальными. Благодаря этому не возникнет проблем с подбором нужного варианта. Выпускаются изделия в разных моделях. Таблица 1. Типы рельсовых планок Бекет

Тип	Маркировка
Привинчиваемые	301-303, 414 – 418 с шагом в 1, 521, 4018
Прижимные приварные	105 - 107, 205, а также 206

Все изделия имеют боковую регулировку. Это является необходимым для простоты установки, разбора систем или коррекции направления рельс.

Преимущества

К плюсам планок от Бекет следует отнести:

• уменьшение вибрации и издаваемого звука в половину;
• возможность использовать по назначению в температурных пределах от -50 до +110 ⁰С;
• совместно с ними можно использовать эластичные подкладки Р-серии;
• предоставляется гарантия прочности, надежности;
• сравнительно низкая цена.

Кроме этого, приварные прижимные планки Бекет выполнены на уровне известных мировых производителей аналогичной продукции. При этом их цена примерно на 20 % меньше. Заказать приварные прижимные планки Beket вы можете на нашем сайте. Продукция соответствует мировым стандартам качества, что подтверждает сопроводительная документация. По вопросам подбора товаров и оформления заказа обращайтесь к нашему менеджеру по телефону или пишите в форму обратной связи. Консультации бесплатны.

Приварная прижимная планка RailLok W20/AH Рельсовый крановый путь эксплуатируется в условиях нагрузок и вибрации. Для безопасной работы, при монтаже необходимо производить надежную, с компенсирующим нагрузки эффектом, фиксацию рельс. С этой целью применяется устройство для прижима, специальной конструкции. Компания МеталлЭнергоХолдинг предоставляет возможность купить, по невысокой цене, приварные прижимные планки RailLok W20/АН. Описание В месте установки металлическое изделие собирается из 2 деталей:

• нижней – привариваемой непосредственно к подошве рельса, параллельно его оси;
• верхней – накладной, зажимаемой двумя гайками на приваренные болты.

При зажиме детали собираются в замок. Особенностью планок типа RailLok является возможность боковой регулировки положения рельса при монтаже и эксплуатации. Регулировка обеспечивается эластичной синтетической опорной поверхностью верхней детали, в месте соединения с приварной частью. Конструкция жестко фиксирует горизонтальное положение рельса. При этом создается упругое восприятие нагрузи от движения оборудования. Эффект эластичности снижает риск быстрого износа и разрушения рельса. Материал Надежные эксплуатационные качества достигнуты использованием материалов, отвечающих техническим требованиям. Приварная часть изготовлена из кованой оцинкованной, конструкционной стали с хорошей свариваемостью. Накладная часть – чугунная или по требованию заказчика из стали. Опора из эластомера нанесена методом вулканизации. Характеристики Знак W в обозначении означает приварное соединение. Выбор типа изделия определяется техническими характеристиками монтируемых рельсов. Таблица 1. Основные параметры

Наименование параметра	Допустимое значение
Высота эластичной опоры (синтетического носика), до момента затяжки, мм	31
Возможность бокового регулирования рельса, мм	14
Боковая нагрузка, Кн	165
Момент затяжки, Нм	200
Вес, кг	1, 375

Данный типоразмер подходит для крепления российских рельсов типа КР100, соответствующих изделий в классификации немецкого стандарта DIN 536 и других зарубежных аналогов. МеталлЭнергоХолдинг принимает заказы на поставку приварных прижимных планок RailLok W20/AH для монтажа рельсовых путей, по невысокой цене. Продукция сертифицирована и прошла испытания с занесением результатов в протокол. Предлагаем предприятиям, заинтересованным в качественном и надежном креплении рельсов:

• стабильное обеспечение партиями заявленной потребности
• доставку к месту проведения работ;
• соблюдение срока выполнения договора обязательств;
• документальное сопровождение каждой поставки;
• выгодные условия и цену.

Купить у нас приварные планки RailLok W20/AH, для надежного и одновременно эластичного крепления рельс – оптимально верное решение.

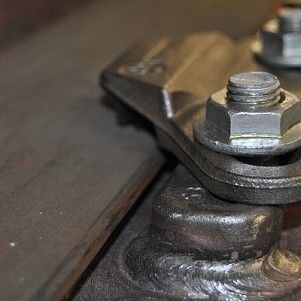

Приварная прижимная планка Valex 3116-28-5 При необходимости использовать соединительный крепеж для монтажа рельсов можно воспользоваться планками Valex 3116-28-5. Они представлены приварным прижимным типом. Подходят изделия для крановых рельсов. Приобрести данную продукцию предлагаем в ГК «МеталлЭнергоХолдинг». Предлагаем выгодную ценовую политику и доставку розничных, оптовых партий по всем регионам России.

Описание, характеристики

Производитель планок Valex 3116-28-5 бельгийская компания Valente Spa. Предлагаемые изделия представлены в виде детали, использующейся при установке рельс. Они помогают выполнить сочленение или закрепление основы рельс с подкрановыми балками. Таблица 1. Технические характеристики

Название	Значение, описание
Вид планки	Приварная прижимная
Масса	1,27 кг
Момент затяжки	175 Нм
Нагрузка боковая	70000 Н
Спецболт	М16 d8.8
Н	0,05 см
G	5,2 см
Е	2 см
F	2,8 см
Сварочный шов	1 см
Использование	В установке крановых рельсов

Особенностью крепежей Валекс считается универсальность. Изделия концерна могут использоваться для рельсов различного типа: крановые, железнодорожные, легкие (вес воздействия до 20 кг на метр рельс). Конструктивно они выполнены максимально просто. В то же время планки могут выдерживать большие нагрузки.

Преимущества

Продукция Valex, в частности планки, имеют следующие преимущества:

• легко устанавливаются;
• обеспечивают надежную фиксацию;
• могут использоваться в любых климатических условиях;
• просты в обслуживании;
• долговечны.

Обратите внимание на заявленное производителем качество всего крепежа, включая планки. Их использование может предупредить риск таких поломок, как остановка работ на предприятии. Износ раньше гарантированного срока эксплуатации, поломки механических деталей крана крана, опор, крепежа. При необходимости купить приварные прижимные планки Valex 3116-28-5, воспользуйтесь возможностью оформить заказ в ГК «МеталлЭнергоХолдинг». Мы являемся официальными поставщиками компании-производителя. Оцените выгоду сотрудничества. Продажа осуществляется оптом и в розницу с доставкой по регионам России. Документы, подтверждающие заявленное качество, гарантии предоставляются. При возникновении вопросов свяжитесь с нашим менеджером. Консультации бесплатны.

Прикручиваемая прижимная планка 3124/20/42 применяется для фиксирования рельса к поверхности при помощи болтового соединения. Группа компаний «МеталлЭнергоХолдинг» предлагает качественные вспомогательные элементы для монтажа рельсовых конструкций, эксплуатируемых на строительстве, погрузочных работах, в промышленных цехах. Отобранные сплавы, специальная конструкция, позволяющая надежно удерживать рельс. Монтаж и эффективность применения В процессах, где применяются рельсовые конструкции (в том числе железнодорожные полотна) на сегодняшний день для их качественного монтажа принято эксплуатировать прижимные планки. В зависимости от характеристик и габаритов рельса, планка должна обладать соответствующими свойствами – возможность горизонтальной регулировки, особый момент затяжки, значения боковых нагрузок (в данном случае планка способна выдерживать усилия до 12 тонн). Особенностями подобной конструкции являются:

• особый прижимной элемент в верхней части планки;
• зигзагообразная форма, позволяющая максимально комфортно прижимать подошву рельса;
• овальное, диагональное болтовое отверстие, дающее возможность регулировать установку;
• специально подбираемый сплав (антикоррозийный, прочный).

Монтаж и демонтаж прижимной планки не требует особых навыков, производится обычным инструментом. Это дает возможность быстро перемещать негабаритные рельсовые конструкции при необходимости. Материалы и размеры Изготовление планок подобной конструкции и характеристик производится по международным стандартам (ISO 9001:2008). Британские лекала и конструкционные особенности (специальная шайба, фиксирующая болтовое соединение более надежно) подразумевают необходимость особого сплава. На британских заводах используют сплав 50D (нормы BS 4360), но можно воспользоваться отечественным, ближайшим по характеристикам аналогом – С345 (ГОСТ 27772-2015). Размерные и качественные параметры изделия следующие:

Параметр	Значение
Момент затяжки (Нм)	не более 600
Максимальная боковая нагрузка (кН)	не более 125
Горизонтальная регулировка рельса (мм)	в пределах 20
Вес изделия (кг)	0,96
Резьба затягивающего болта	M24
Ширина подошвы планки (мм)	85
Длина (мм)	105
Высота планки (мм)	42
Отверстия под болтовое соединение (шт)	1

ГК «МеталлЭнергоХолдинг» предлагает разнообразные вспомогательные средства для монтажа рельсовых конструкций, в том числе такое, как прикручиваемая прижимная планка 3124/20/42.

Прикручиваемая прижимная планка 41/035/AI Обеспечение надежного закрепления крановых рельс является важной технической задачей, решить которую можно при помощи прикручиваемых прижимных планок серии 41/035/AI. Крепеж этого типа был разработан под торговым брендом Gantrex, соответствует российским ГОСТ 24741-2016, 4121-96 и используется для фиксации стальных крановых рельс по металлическим опорным балкам. Купить прижимные планки недорого с доставкой можно в компании МеталлЭнергоХолдинг Общее описание Технические решения креплений рассчитаны на тяжёлые условия эксплуатации при больших весовых нагрузках. Благодаря двойному клиновому воздействию прижимные планки плотно прилегают к основанию рельса, обеспечивая тем самым точное горизонтальное положение. После установки происходит само произвольная блокировка устройства. Прижимная конструкция собрана из следующих деталей:

• металлического корпуса с мягкой полимерной прокладкой;
• поворотной фиксирующей клеммы;
• зажимного болта с прямоугольным сечением возле оголовка;
• шестигранной гайки.

Металлические поверхности могут быть окрашены или оцинкованы. Вариант защиты от коррозии указывается при оформлении заказа. Технические показатели прижимной планки 41/035/AI

Наименование характеристик	Единица измерения	Показатель
Вид крепления	-	Прикручиваемое прижимное
Серия	-	41/035
Допустимая боковая нагрузка	кН	35
Минимальный момент затяжки болта	Нм	75
Максимальный момент	Нм	200
Вес изделия	кг	0,34
Расчетный срок эксплуатации	лет	Не менее 20

Компактные размеры изделий позволяют использовать их для крепления узких металлических пластин и направляющих роликов. Прижимная планка серии 41/035 это прочная и надежная система креплений, которую можно применять для большинства мостовых кранов с различными приводными системами. Оформление заказа Для получения дополнительной информации, уточнения цен и получения технической помощи свяжитесь с нашим представителем по телефону. Подать заявку на оформление заказа можно прямо на сайте или через обратный звонок. Постоянным клиентам и оптовым покупателям предоставляются скидки, поэтому определение стоимости заказа происходит только в индивидуальном порядке.

Назначение, описание, основные параметры прикручиваемой прижимной планки Beket 4023 Прикручиваемая прижимная планка Beket 4023 предназначена для прочной и надежной фиксации подошвы рельсов к заранее подготовленной поверхности. С их помощью обеспечивается снижение сотрясений и уровня вибраций рельсовых конструкций и путей. Группа Компаний МеталлЭнергоХолдинг обеспечивает прямые поставки прикручиваемых планок, обеспечивающих прямую фиксацию рельсов независимо от типа приводной системы. Изготовление планок осуществляется из специальной стали Beket с учетом требования европейского отраслевого стандарта DIN 536. Технические характеристики

Параметр	Ед. изм-я	Значение
Предельно допустимая нагрузка (боковая)	кН	70,0
Параметры боковой регулировки	мм	8,0
Стандартный момент затяжки	Нм	320,0
Используемый крепеж	М20	Болтовое соединение марки 8,8
Вес 1 планки	кг	0,72
Материал изготовления	Сталь кованая	St52_3

Назначение Планки могут быть использованы в комплекте с Ж/Д рельсами, а также изделиями типа DIN 536,ASCE, MRS. Особенности применения Установка планки Beket 4023 обеспечивает: - равномерное, щадящее распределение эксплуатационной нагрузки; - снижение вероятности возникновения деформации; - защиту от неравномерного износа рельсов; - повышение срока эксплуатации комплектующих. Как результат – существенное увеличение срока службы рельсовой системы в комплекте. Материал изготовления Прикручиваемая прижимная планка изготавливается методом горячей деформации

Серия	Марка стали
4023	St52-3

Размеры

Параметр	Ед. изм-я	Значение
Резьба затягивающего болта		М20
Ширина подошвы планки	мм	150,0
Длина изд-я	-/-	93,0
Высота (макс).	-/-	31
Количество отверстий под болтовое соединение	Шт.	2

Основные достоинства использования планок марки 4023

• Уменьшение (до 50%) уровня шума и вибрационных нагрузок
• Сохранение эффективности работы в диапазоне температуры – 50 … + 110°С.
• Доступность использования в комплекте со спец. подложками (Р).
• Повышенная устойчивость к механическим нагрузкам.
• Надежность и долговечность эксплуатации.
• Низкая цена

Приемлемую стоимость, а также высокое качество продукции обеспечат прямые поставки товара от ГК МеталлЭнергоХолдинг. Для оформления заказа на взаимовыгодных условиях достаточно позвонить менеджеру компании.

Прикручиваемая прижимная планка Beket 418 используется для фиксации подошвы рельса к поверхности. Группа компаний «МеталлЭнергоХолдинг» предлагает качественные компоненты для монтажа строительных и прочих прикладных коммуникаций, использующих перемещающиеся краны и прочую вспомогательную технику. Отобранная надежная сталь, международные стандарты изготовления, качество и приемлемые цены. Применение и особенности внедрения В отличие от используемых ранее способов монтажа рельса на поверхность, прижимная планка дает не только простоту эксплуатации, но также ряд других преимуществ:

• зигзагообразная форма позволяет прижимать рельсы разной высоты;
• способ крепления к поверхности дает достаточную надежность;
• стальной сплав прочный и не подвержен коррозии;
• хорошие показатели по боковой нагрузке и зажимной силе;

При необходимости планка откручивается, рельс может быть переставлен на другое место – таким образом, монтаж коротких магистралей (часто используемых для кранов в строительстве или на производствах) осуществляется быстро и эффективно. Материалы и размеры Для изготовления прикручиваемых планок по турецким лекалам (ISO 9001:2008) отбирается специализированная сталь марки St 52-3. Это горячекатаная конструкционная марка сплава на основе железо-кремниево-марганцевого сплава с добавлением углерода и фосфора с серой. При необходимости сталь заменяется любым аналогом со схожими характеристиками – 1.0577 (по европейским нормам EN 10025-2) или С345 (отечественный ГОСТ 27772-2015). Параметры, на которые следует обратить внимание, внедряя изделие:

Параметр	Значение
Момент затяжки (Нм)	не более 450
Максимальная боковая нагрузка (кН)	не более 250
Возможность боковой регулировки (мм)	в пределах 5
Вес изделия (кг)	1,9
Резьба затягивающего болта	M20
Ширина подошвы планки (мм)	150
Длина (мм)	93
Высота планки (мм)	31
Отверстия под болтовое соединение (шт)	2

Планка может монтироваться со специальной прокладкой эластичного характера либо без нее – по необходимости внедрения. ГК «МеталлЭнергоХолдинг» предлагает высококачественные компоненты для монтажа строительных и других рельс. Прикручиваемая прижимная планка Beket 418 – надежный элемент, изготавливаемый по международным нормам.
