Элементы трубопровода

Элементами трубопровода называются изделия специального назначения, изготовленные из углеродистой и нержавеющей стали. Без трубопроводных элементов невозможно смонтировать ни один трубопровод. С их помощью формируются повороты и разветвления трубопроводных систем, переходы с большего диаметра на меньший и наоборот. Кроме того эти устройства отвечают за надежность трубопровода, обеспечивая герметичность стыков.

Отгружаем любого вида деталей трубопровода с оперативной доставкой + отсрочка платежа, на фото пример

Виды элементов и деталей трубопроводов

Детали, применяемые для монтажа трубопроводных сетей и магистралей делятся на несколько видов. Основным параметром, по которому они классифицируются, является тип соединения. ГК МеталлЭнергоХолдинг выпускает трубопроводные элементы с соединениями:

• Разъемного типа. Для сборки металлоконструкции применяются разные способы — бетонирование, сварка, прессование, склеивание, пайка,
• Неразъемного типа. В эту группу входят изделия раструбные, фланцевые, резьбовые.

Наиболее востребованными при прокладке теплотрасс, водо- и газопроводных сетей, технологических трубопроводов являются отводы, тройники, заглушки, переходники, фланцы, отводы, тройники, компенсаторы, фитинги. Для выполнения монтажных работ соединительные элементы выбираются с учетом следующих факторов:

• Тип соединения. В трубопроводах, предназначенных для транспортировки жидких и газообразных сред, применяются соединительные элементы с резьбой и муфтой, раструбами, с фланцевыми болтовыми креплениями, соединениями шпильками и гайками.
• Свойства рабочей среды — степени опасности, уровня токсичности, химической активности.
• Условия эксплуатации. Сюда входит скорость движения потока, его давление, температура рабочей среды.

Отводы стальные

Имеют вид изогнутых под определенным углом сегментов труб и применяются для изменения направления трубопроводных систем и магистралей. В ГК МеталлЭнергоХолдинг можно купить большой ассортимент отводов:

• Стальные приварные бесшовные ТУ 146-010-593377520-2003.
• Крутоизогнутые стальные ГОСТ 17375-2001 типа 3D.

Изделия, изготовленные из углеродистых и низколегированных марок стали, используются в горнодобывающей промышленности и создании технологических трубопроводов с внутренним давлением до 10 МПа и рабочей t от -70 С до +450 С. Отводы обеспечивают возможность создания поворота от 45 до 180 градусов. Металлоизделия выпускаются с условным проходом от 15 мм до 1 м, наружный диаметр варьируется от 21,3 мм до 1,016 м при толщине стенки 2-18 мм.

Процесс погрузки отводов стальных в машину клиента от компании МеталлЭнергоХолдинг ниже на фото

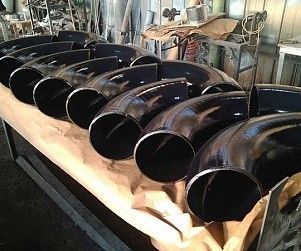

На фото отводы стальные со склада МеталлЭнергоХолдинг

Таблица 1. Вес отвода стального ГОСТ 17375-2001 с учетом условного прохода и размером внешнего диаметра

Отводы нержавеющие

Для производства отводов типа 2D используют нержавеющую жаропрочную сталь, что позволяет использовать их для транспортировки химически активных сред в широком диапазоне рабочих температур. Отсутствие сварных швов обеспечивает высокую эксплуатационную надежность элементов и сводит к минимуму риск протечек. Изделия из нержавеющих сталей обладают повышенной износоустойчивостью и отличными антикоррозионными свойствами. Основные технические параметры отводов нержавеющих ГОСТ 30753-2001:

• диаметр условного прохода от 50 мм до 0,8 м;
• наружный диаметр от 60,3 мм до 0,82 м;
• толщина стенки 4-36 мм.

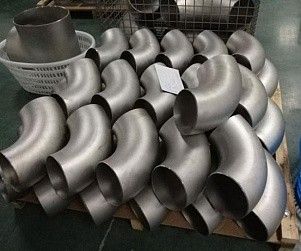

На фото поставка отводов AISI 316L на объект заказчика

Поставка отводов осуществлялась контейнером в Магадан компанией МеталлЭнергоХолдинг

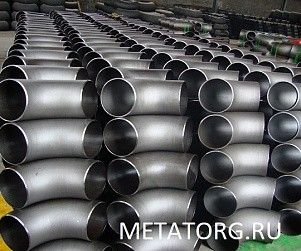

На данном фото вы сможете посмотреть отводы из нержавеющей стали со склада МеталлЭнергоХолдинг

Масса изделий с углом поворота 90⁰ указана в таблице ниже. Таблица 2. Размеры и вес отвода нержавеющего.

Тройники стальные

Изготавливаются путем штамповки из листовой стали с низким содержанием легирующих компонентов и не имеют сварных швов. Особенности конструкции металлоизделий этой категории позволяет выполнять подключение к магистралям, создавать параллельные вспомогательные линии. ГК МеталлЭнергоХолдинг реализует штамповосварные соединительные элементы высокого качества по ценам производителя. В нашей компании можно купить переходные и равнопроходные тройники стальные с диаметром условного прохода от 15 мм до 1 м. В качестве сырья для производства тройников применяется сталь марок 08ХМФЧА, 15ХМФА, 20ФА, 09СФА с повышенными показателями хладостойкости и превосходными антикоррозионными свойствами. Благодаря конструкционным особенностям и использованию качественного сырья такие изделия способны длительное выдерживать большое давление и температурные нагрузки.

Отгрузка тройников из стали 09Г2С постоянному клиенту в город Улан-Удэ ниже на фото

Таблица 3. Вес тройников стальных.

Тройники нержавеющие

Трубопроводные элементы ГОСТ 22822-83 из нержавеющей стали предназначены для создания боковых линий в трубопроводах с давлением от 10 до 100 МПа. Отличные физико-механические свойства расширяют сферу применения изделий. Тройники из нержавейки применяются в системах, работающих с агрессивными средами — кислотами, щелочами, продуктами нефтехимической переработки и прочими химическими субстанциями. Рабочая t технологических трубопроводов от -50 С до +510 С. Тройники из коррозионностойкой стали отличаются механической прочностью и сохраняют первоначальные свойства в условиях повышенных нагрузок, в том числе вибрационных.

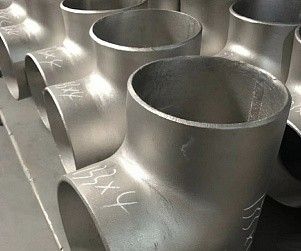

На фото тройники нержавеющие, вся продукция с упаковочными листами, отгрузка в порт Осетрово Усть-Кут

Таблица 4. Размеры и масса нержавеющих тройников.

Заглушки стальные

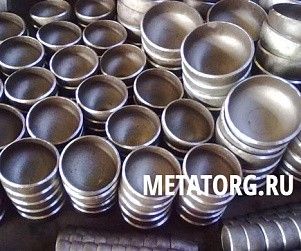

Заглушки защитные эллиптические предотвращают попадание внутрь системы посторонних предметов при прокладке и демонтаже трубопроводов либо их отдельных участков. Использование этих металлоизделий позволяет выполнять демонтажные работы на отдельных линиях без прекращения функционирования основной магистрали. Также могут использоваться как постоянные заглушки для канализаций и систем отвода сточных вод. К наиболее распространенным видам относятся заглушки под приварку ГОСТ 17379-2001. Изделия изготавливаются методом объемной штамповки из цельного стального листа. В качестве исходного материала используется углеродистая, легированная и нержавеющая сталь.Основные параметры заглушек эллиптических указаны в таблице ниже.

На фото заглушки АТК ( фланцевые ) , процесс отгрузки с нашего склада в машину клиента

Таблица 5. Условный проход, внешний диаметр и вес одной заглушки.

Переход стальной

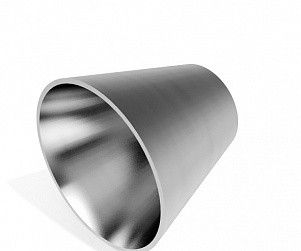

Переходы стальные выпускаются двух разновидностей — концентрические и эксцентрические. Использование трубопроводных элементов данной группы позволяет при монтаже магистралей осуществлять плавный переход с одного диаметра на другой, с сохранением герметичности системы. В качестве сырья для переходов используют конструкционную сталь с повышенными эксплуатационными свойствами. Основные из них это коррозионная стойкость, устойчивость к воздействию высоких и низких температур, стабильность механических свойств.

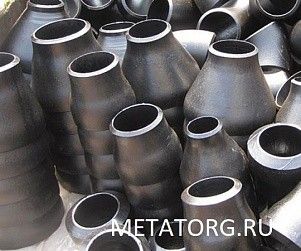

Переходы стальные по ГОСТ 17378-2001 в ассортименте, пример отгрузки ниже на фото

Таблица 6. Размеры и вес переходов стальных.

Фланцы стальные

Служат для создания жестких разборных соединений при монтаже трубопроводов с условным давлением от 0,1 до 2,5 МПа. Благодаря применению высококачественной стали, легированной марганцем, кремнием, хромом, могут эксплуатироваться при t рабочей среды от -70 С до +300 С. Фланцевый тип соединения отличается:

• возможностью использования при любых характеристиках рабочей среды;
• долговечностью соединения;
• функциональностью;
• простотой монтажа;
• надежностью.

При помощи фланцев монтируются газопроводы, бытовые системы водоснабжения, теплотрассы, промышленные системы, на фото фланцы со склада МеталлЭнергоХолдинг

Таблица 7. Размеры и вес фланцев стальных ГОСТ 12820-80.

Фланцы нержавеющие

Сфера применения фланцев нержавеющих зависит от марки стали, которая использовалась в производстве. В ГК МеталлЭнергоХолдинг можно купить из наличия или заказать фланцы:

• из пищевой стали 12Х18Н10Т, устойчивой к воздействию кислот, щелочей, азотистых соединений;
• из легированной титаном жаропрочной стали марки 08Х18Н10Т;
• стали 10Х17Н13М2Т, которая характеризуется долговечностью, устойчивостью к коррозии и агрессивным средам.

К главным преимуществам нержавеющих фланцев относится разборность соединения, надежность, герметичность.

В наличии всегда большой ассортимент фланцев нержавеющих 12Х18Н10Т на складах МеталлЭнергоХолдинг

Таблица 8. Размеры и вес фланцев нержавеющих ГОСТ 12820-80.

Отводы оцинкованные

Применяются в монтаже трубопроводов в химической, фармацевтической, пищевой промышленности, а также магистралях, транспортирующих продукты нефтепереработки и природный газ. Слой цинка, нанесенный путем горячего цинкования, позволяет повысить антикоррозионные свойства и увеличить срок службы изделий. К тому же благодаря оцинковке металлоизделия имеют эстетичный внешний вид. Отводы не имеют технологических швов, которые ослабляют структуру металла, что обеспечивает высокую эксплуатационную надежность стальных элементов. Цена отвода оцинкованного зависит от диаметра изделия, толщины металла, угла поворота.

Таблица 9. Размеры и масса отвода оцинкованного.

Тройники оцинкованные

Нашли широкое применение в химической, нефтегазовой, тяжелой промышленности, а также в сфере ЖКХ при монтаже теплосетей, канализации, горячего и холодного водоснабжения. Тройники из углеродистых и низколегированных сталей обладают хорошей свариваемостью. Их применение позволяет создавать боковые ответвления трубопроводов без потери целостности системы. Использование трубопроводных элементов обеспечивает формирование герметичного стыка и исключает риск утечки транспортируемых жидких и газообразных сред. Цинковое покрытие надежно защищает металл от коррозионных процессов. В ГК МеталлЭнергоХолдинг можно купить тройники оцинкованные двух типов конструкции: равнопроходные и переходные. Геометрические параметры и масса наиболее распространенных типоразмеров тройников с цинковым покрытием представлена в таблице ниже.

Таблица 10. Размеры и вес тройников оцинкованных ГОСТ 17376-2001

Компенсаторы сильфонные

Это изделия из углеродистой стали, которые выполняют несколько функций одновременно и относятся к наиболее важным комплектующим элементам трубопроводов. В их задачу входит компенсирование температурного расширения, которое возникает в процессе эксплуатации. Компенсаторы применяются для:

• защиты систем от механических повреждений и деформации;
• устранения ошибок монтажа, когда отдельные участки трубопровода располагаются на разных уровнях;
• гашения вибраций, которые образуются при передвижении жидкостей и газа по трубам, а также в результате работы различного оборудования.

Изделия, выполненные из нержавеющей стали, обладают устойчивостью к коррозионным воздействиям и высоким температурам. Благодаря экологичности и долговечности нержавейки возможно применение гофротрубы для монтажа трубопроводных конструкций, которые применяются в пищевой и фармацевтической промышленности.

Таблица 11. Базовые параметры компенсаторов ГОСТ 50671-94

Фитинги

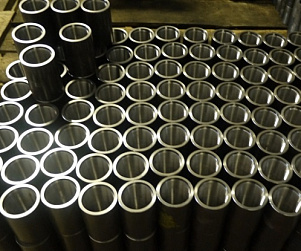

В эту категорию входит несколько видов изделий, разных по конструкции и типу монтажа. Основные виды фитингов:

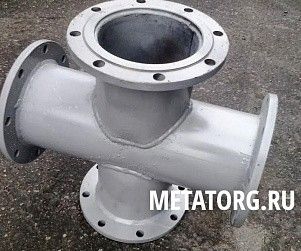

• крестовины;
• тройники;
• муфты.

Способ монтажа может быть резьбовым, сварным, обжимным в зависимости от того, какое соединение требуется — разборное или неразборное.

Таблица 12. Размеры и масса муфты стальной резьбовой ГОСТ 8966-75.

К преимуществам использования стальных фитингов относятся:

• Широкий диапазон рабочих температур. Изделия, выполненные из нержавеющей и конструкционной стали, предназначены для эксплуатации при температуре от -50 С до +400 С.
• Большой запас прочности. Особенности конструкции позволяют металлоизделиям выдерживать значительные продольные и поперечные нагрузки.
• Долговечность. Средний срок службы стальных фитингов составляет 10 лет.

ГК МеталлЭнергоХолдинг реализует большой ассортимент элементов трубопровода по ценам производителя.

Чтобы купить отводы, тройники, заглушки, фланцы, фитинги необходимо связаться с представителем компании по телефону, указанному на сайте.
